試驗Na:規定轉換時間的快速溫度變化
作者：
salmon范
編輯：
瑞凱儀器
來源：
www.ziyouzxp.cn
發布日期： 2020.05.27
1、試驗概述
本試驗確定元器件、設備或其他產品耐環境溫度快速變化的能力。實現這一目的所需的暴露時間取決于試驗樣品的性質。
試驗樣品應處于不包裝、不通電、準備使用的狀態或相關規范另外規定的狀態。
試驗樣品暴露在溫度快速變化的空氣或合適的惰性氣體中，交替暴露于高溫和低溫下。
2、試驗程序
2.1試驗箱
可使用兩個獨立的高低溫試驗箱或一個快速溫度變化試驗箱。如果使用兩個試驗箱，一個試驗箱用于低溫,一個試驗箱用于高溫,兩試驗箱的位置應使得試驗樣品從一個試驗箱轉換到另一個試驗箱能在規定的時間內完成。可采用人工或自動轉換方法。
試驗箱中放置試驗樣品的任何區域應能保持試驗規定的空氣溫度。
在放人試驗樣品后，空氣溫度應在暴路持續時間的10%以內達到規定的容差范圍。
2.2試驗樣品的安裝或支撐
除非相關規范另有規定,安裝或支撐架應具有低導熱性,以使得試驗樣品實際上是絕熱的。當幾個試驗樣品同時試驗時,放置試驗樣品時應使得試驗樣品之間、試驗樣品和試驗箱內表面之間的空氣自由流通。
2.3嚴酷等級
試驗的嚴酷等級由兩個溫度、轉換時間、暴露持續時間和循環數的組合決定。
相關規范應規定低溫TA
,并宜從IEC 60068-2-1 和IEC 60068-2-2規定的試驗溫度中選取。相關規范應規定高溫TB,并宜從IEC 60068-2-1和IEC 60068-2-2規定的試驗溫度中選取。
兩個溫度下的暴路持續時間t1,取決于試驗樣品的熱容量。暴露持續時間可為3 h,2 h、1 h、30min、10min或相關規范規定的時間。當相關規范沒有規定暴露持續時間時,則該時間為3h。
除非相關規范另有規定,優先采用的試驗循環數為5。
注:10min的暴器時間適用于小試驗樣品的試驗。
2.4條件試驗初始狀態
試驗樣品和試驗箱內的溫度應處于試驗室環境溫度,25℃±5K。如果相關規范要求,應使試驗樣品開始進人運行狀態。
2.5試驗循環
將試驗樣品暴路于低溫TA下。
溫度TA應保持規定的時間t1。t1 包括箱內空氣的溫度穩定時間,該時間不長于0.1 t1(見7.2.1)。注1：暴露持續時間從試驗樣品放入高低溫試驗箱的瞬間開始計算.
然后將試驗樣品轉換到暴露于高溫TB下,轉換時間t2不宜超過3 min.
T2應包括試驗樣品從一個試驗箱取出的時間、放人第二個試驗箱的時間以及在試驗室環境溫度下停留的時間。
注2:對于質量大的試驗樣品,從一個試驗箱到另一個試驗箱的轉換時間可按相關標準或規范的規定增加。
溫度TB應保持規定的時間t1。t1包括箱內空氣的溫度穩定時間,該時間不長于0.1t1(見7.2.1).注3:暴露持續時間從試驗樣品放人溫度箱的瞬間開始計算。
對于下一個循環,試驗樣品應轉換到暴露于低溫TA下,轉換時間t2不宜超過3min。

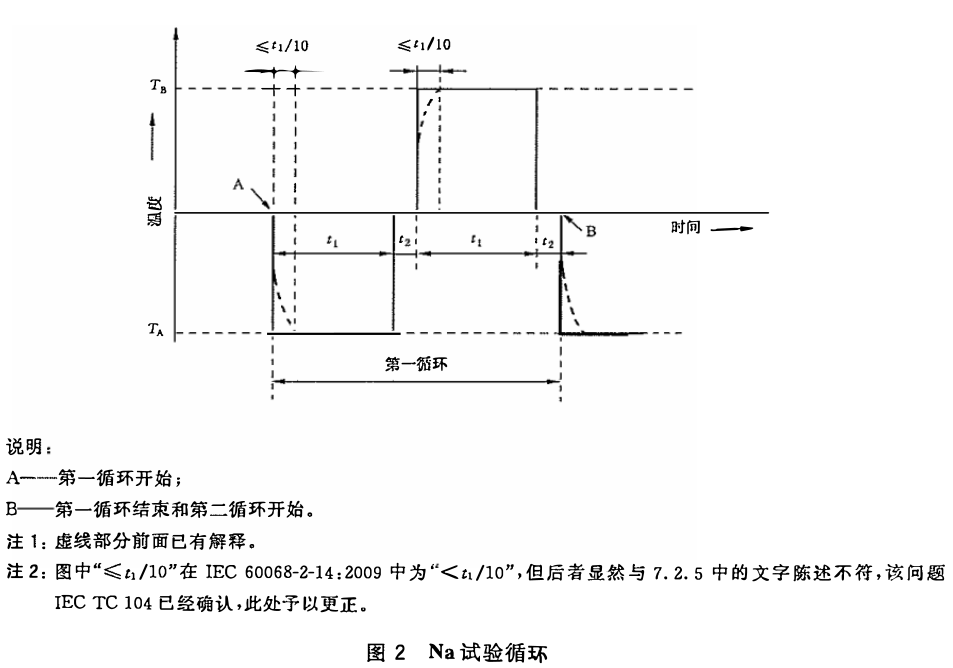

循環包括2個暴露時間t1和2個轉換時間t2(見圖2)。
在后一個循環結束時,試驗樣品應經受恢復程序。
3、恢復
在試驗循環結束后,試驗樣品應在試驗標準大氣條件下保留足夠長時間以達到溫度穩定。對于特定類型的試驗樣品,相關規范可規定一個特定的恢復時間。
4、相關規范應給出的信息
當相關規范包含本試驗時,應給出下列任何適用的細節:
a)試驗類型;
b)預處理;
c) 初始檢測;
d) 安裝和支撐細節;
e)低溫TA、高溫TB;
f)暴露持續時間t1 ;
g)循環數;
h)條件試驗期間的檢測和(或)負載;
i)恢復;
j)后檢測;
k)客戶和供方商定的對程序的任何偏離。
